高扬程重型消防泵

应用环境

该高扬程重型消防泵（山地引水泵）是采用大功率双缸汽油机与本公司研制的高性能高压柱塞泵组成。它集中了国内外同类产品的先进结构和优良性能，具有一键启动、起动迅速、超压自动泄压保护、手动泄压、超压自动熄火停机、使用可靠、维护方便等特点，具有引水深度深、扬程高、流量大、速度快等特点，可适用于消防救援、森林草原高海拔高扬程灭火救援、高层建筑供水灭火救援、远距离输水等扑灭火灾之用。

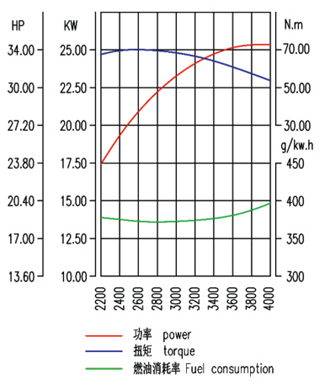

引擎技术规格、参数：

1、输出功率：25 千瓦(36HP)。

2、最大转速 RPM：3600 转每分钟。

3、机油容量：2.4L。

4、气缸：2。

5、冲程数目：4冲程引擎。

6、排量：999 cc。

7、油耗：≤370g/kw·h。

8、压缩比：8.7:1。

9、冷却方式：强制风冷。

10、燃料：汽油。

11、燃油箱容积：外挂油箱24L，设置独立加油口，可实现不停机加油。

12、启动方式：一键式电启动。

13、启动性能：启动时间4.5 秒。

14、启动电源：具备可反复充电的可拆卸式反向充电功能电池，规格14.6V/20AH，连续启动：＞15 次，电池延迟启动： ＜6S。

15、防超速保护功能：发动机具备超速保护， 自动复位功能， 润滑保护自动停机功能， 装有超压自动熄火装置。

泵技术规格、参数：

1、水泵类型：三级高压柱塞泵。

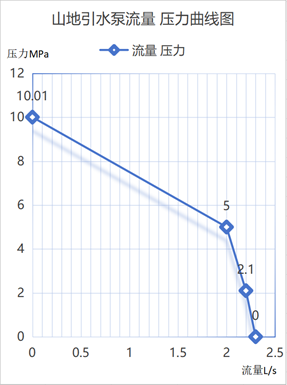

2、工况1：出口压力：2.1MPa时，流量：2.1L/s。

3、工况2：出口压力：5.0MPa时，流量：2.0L/s。

4、最大流量：2.3L/s。

5、最大压力：10.01MPa。

6、最大扬程：1022m。

7、最大射程：37.2m。

8、吸水口：2英寸（50mm）外螺纹接口。

9、出水口：1.5英寸（40mm）涨紧式森林消防接口。

10、吸水深度：5m。

11、引水时间：5.6s。

12、安全阀：配备手动放水阀和自动泄压阀两种泄压方式，出水口配有压力表，可随时观察出水压力。

13、串并联性能：泵与泵之间可以串联架设、并联架设、并串联架设，并能正常工作。

14、泡沫比例混合器：在进水口设置有可快速拆卸的泡沫比例混合器、该混合器与灭火剂相连用，可 1%、3%、6%三档手动调节功能。

15、每台机动泵配备轻质吸水管：3米×2根。

其它技术规格、参数：

1、水枪：森林消防两头一体直流水枪，材质：铝合金阳极氧化，净重:0.92kg。

2、连接方式：采用半旋式管牙连接方式，连接旋角小于90度。

3、泵的横、纵向倾斜性能：泵在横向、纵向倾斜 25 °的条件下，在额定工况下，各连续运转1h，泵均能正常工作。

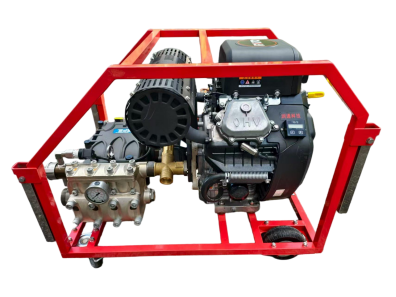

4、整体结构形式：机体采用框架式结构、手抬式/推车式设计，机架结构紧凑，并便于搬运和移动。

5、设备报警监测装置：CO 浓度高于 400PPM(百万分之 400)或 O2 浓度低于 19.5%， 触发一级报警，绿灯闪；CO 浓度高于 800PPM(百万分之 800)或 O2 浓度低于 18%，触发二级报警，绿灯与红灯均闪， 并蜂鸣；有底座固定在泵上，有防爆防水功能。

6、净重量：129.4千克。

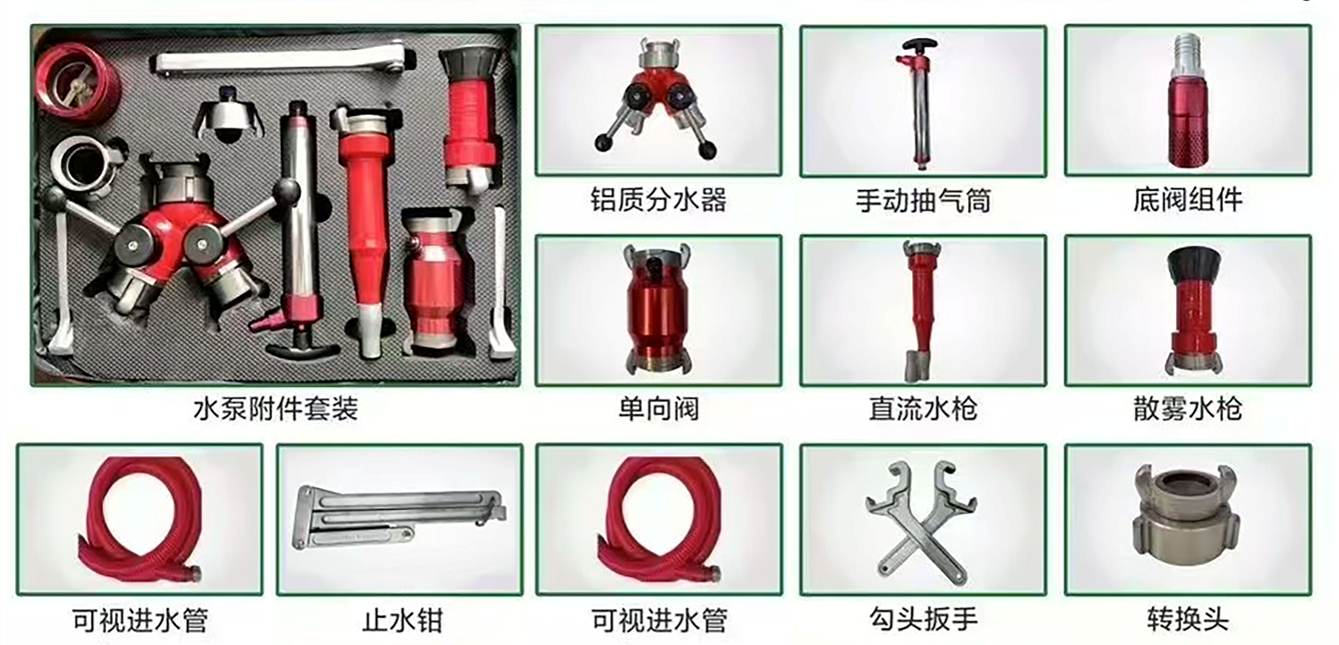

7、水泵配置：泵组 1 台、机油 1 瓶、过滤器 1 个、直流水枪 1 支、工具 1 套、合格证 1 个、包装箱 1 个、3 米引水管1根 带底阀，24L/12L 油箱加管路一套、水泵附件套装1套（包含：40mm一分二分水器1个、单向阀1个、直流水枪1个、散雾水枪1个、手动抽气筒1套、40mm转50mm转换头1个、勾头扳手2把、止水钳1把、背包1个）。

8、标志：具有清晰耐久标志（执行标准、型号、规格；生产厂的名称或商标；生产厂的识别编号、制造时间）。
